Hola.
Para calcular un filtro, ¿que resistencia hay q tener en cuenta? La resistencia nominal o la Re.
Calculo filtro.
Re: Calculo filtro.
Normalmente para calcular un filro se emplea el valor de la "impedancia" del altavoz, osea de la resistencia que presenta ante el amplificador y que varia segun sea la señal de mayor o menor frecuencia.
La impedancia de un altavoz en realidad no es un valor fijo, si no una curva, pero para usos practicos se usa el valor de Impedancia nominal que facilita el fabricante a 1000Hz o que podemos medir tambien nosotros por varios medios.
http://cosasdeaudio.com/comportamiento- ... odinamico/
La difrencia de valor entre resistencia e impedancia puede confundir al que comienza en la materia porque tienes un altavoz "de 8 Ohmios" lo mides con el multimetro y te da 7,6, ó incluso menos Ohm. El valor que hay que usar es el de impedancia nominal en este caso 8 Ohmios.
https://www.studio-22.com/enciclopedia/ ... ominal.htm
Aqui te explican muy bien el calculo de filtros y sus diferentes tipos y ademas incluye calculadoras con las que se puede empezar a trastear con ellos.
Si necesitas tambien existe software mas completo, pero con esto tienes todo lo basico y funcional.
http://www.pcpaudio.com/pcpfiles/doc_al ... os_filtro1
La impedancia de un altavoz en realidad no es un valor fijo, si no una curva, pero para usos practicos se usa el valor de Impedancia nominal que facilita el fabricante a 1000Hz o que podemos medir tambien nosotros por varios medios.
http://cosasdeaudio.com/comportamiento- ... odinamico/
La difrencia de valor entre resistencia e impedancia puede confundir al que comienza en la materia porque tienes un altavoz "de 8 Ohmios" lo mides con el multimetro y te da 7,6, ó incluso menos Ohm. El valor que hay que usar es el de impedancia nominal en este caso 8 Ohmios.
https://www.studio-22.com/enciclopedia/ ... ominal.htm
Aqui te explican muy bien el calculo de filtros y sus diferentes tipos y ademas incluye calculadoras con las que se puede empezar a trastear con ellos.
Si necesitas tambien existe software mas completo, pero con esto tienes todo lo basico y funcional.
http://www.pcpaudio.com/pcpfiles/doc_al ... os_filtro1
Re: Calculo filtro.
hola.
muchas gracias por la respuesta.
la verdad que eso que me cuentas con mucho detalle si que lo tengo más o menos dominado o al menos muy leído.
pero mejor, para que me entendáis os muestro mi caso particular.
el tema es que ya tengo un filtro paralelo con condensadores de 8,2 microF y bobina de 2,1 mh. y el resultado es muy raro como queda el resultado.
esos valores los he sacado, de filtro de segundo orden, L-Riley y con impedancia teórica de 8 ohm.
https://www.beyma.com/productos/c/compr ... 85nd-8-oh/
Impedancia nominal 8 Ohm
Impedancia mínima 5.2 ohm @ 4.5 kHz
Re 4.7 ohm
el woofer es el:
https://www.beyma.com/productos/c/low-m ... i100-8-oh/
Impedancia nominal 8 Ohm
Impedancia mínima 6.6 ohm
Re 6.3 ohm
como ves, en el caso del motor de compresión es muy diferente las impedancias, de ahí mis dudas si fallo en coger los datos.
muchas gracias por la respuesta.
la verdad que eso que me cuentas con mucho detalle si que lo tengo más o menos dominado o al menos muy leído.
pero mejor, para que me entendáis os muestro mi caso particular.
el tema es que ya tengo un filtro paralelo con condensadores de 8,2 microF y bobina de 2,1 mh. y el resultado es muy raro como queda el resultado.
esos valores los he sacado, de filtro de segundo orden, L-Riley y con impedancia teórica de 8 ohm.
https://www.beyma.com/productos/c/compr ... 85nd-8-oh/
Impedancia nominal 8 Ohm
Impedancia mínima 5.2 ohm @ 4.5 kHz
Re 4.7 ohm
el woofer es el:
https://www.beyma.com/productos/c/low-m ... i100-8-oh/
Impedancia nominal 8 Ohm
Impedancia mínima 6.6 ohm
Re 6.3 ohm
como ves, en el caso del motor de compresión es muy diferente las impedancias, de ahí mis dudas si fallo en coger los datos.
Re: Calculo filtro.
Hay que saber a que frecuencia de corte has diseñado el filtro y como has compensado la diferencia de sensibilidad de los drivers. Fijate que el motor de agudos es de muchos mas db de sensibilidad que el woofer. Haz una foto al esquema de tu filtro y veremos que se puede hacer.
Ahora que pienso ya has dado los valores de lo que se supone un filtro de 2do orden (rectifico).
Mañana lo calculamos y miramos las curvas de impedancia.
Ahora que pienso ya has dado los valores de lo que se supone un filtro de 2do orden (rectifico).
Mañana lo calculamos y miramos las curvas de impedancia.
Re: Calculo filtro.
El corte deseado es de 1200hz.
Acepto propuestas de corte.

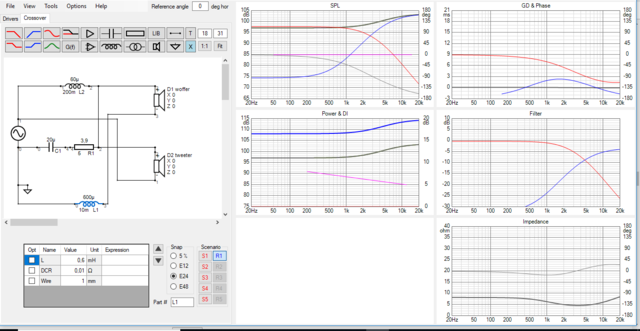

Estas cajas ahora mismo están funcionando con un filtro que ya te pongo en un momento. Con un corte en 2500hz.
Quisiera probar el corte a 1200hz.
Acepto propuestas de corte.
Estas cajas ahora mismo están funcionando con un filtro que ya te pongo en un momento. Con un corte en 2500hz.
Quisiera probar el corte a 1200hz.
Re: Calculo filtro.
con ese funciono a diario.
en ese programa no estan metidos los datos t/s de los drivers y quedan bastante planos entre tw y woofer.
la impedancia queda muy similar a la simulacion de ese programa, con la impendancia del tweeter muy baja.
Re: Calculo filtro.
Esa impedancia tengo ahora.
Re: Calculo filtro.
Disculpa por olvidar tu mensaje y dejarte esperando.
Podrias subir de nuevo la imagen donde sale el esquema del filtro?. Está en resolucion baja y se ve muy pequeño. No distingo los valores de nada.
Aun sigo con la duda de si has introducido en el programa los valores de sensibilidad de los altavoces.
Hay muchos decibelios de diferencia entre el motor de agudos y el woofer. En teoria el filtro debe llevar en el ramal del twitter un atenuador L-Pad 8una resistencia en serie y otra en paralelo) que ademas de igualar la intensidad de los drivers tambien ayuda a nivelar la curva de impedancia del twitter.
Con el L-Pad la curva que "ve" el amplificador se corrije al nivel en la que lo diseñas.
Si te va mal subir la imagen como link subela como archivo adlunto.
Podrias subir de nuevo la imagen donde sale el esquema del filtro?. Está en resolucion baja y se ve muy pequeño. No distingo los valores de nada.
Aun sigo con la duda de si has introducido en el programa los valores de sensibilidad de los altavoces.
Hay muchos decibelios de diferencia entre el motor de agudos y el woofer. En teoria el filtro debe llevar en el ramal del twitter un atenuador L-Pad 8una resistencia en serie y otra en paralelo) que ademas de igualar la intensidad de los drivers tambien ayuda a nivelar la curva de impedancia del twitter.
Con el L-Pad la curva que "ve" el amplificador se corrije al nivel en la que lo diseñas.
Si te va mal subir la imagen como link subela como archivo adlunto.
-
luegotelodigo
- Mensajes: 350
- Registrado: Vie Dic 09, 2005 1:57 pm
- Ubicación: Graná
Re: Calculo filtro.
Hemos simulado el filtro y efectivamente el tweeter no está bien atenuado, pero como es un primer orden no se dispara hasta muy arriba. Le he calculado un LR de 2º orden
--Y así me lo aprendí yo--
Re: Calculo filtro.
Muchas gracias.
Ahora me dispongo a medir los drivers por separado e ir con datos más fieles.
Ahora me dispongo a medir los drivers por separado e ir con datos más fieles.
